製作工程

罫線製作工程 注文及び加工打ち合わせ 旋盤加工 歯切り加工 キー加工穴あけ加工 焼入れ加工 研磨加工 検査 出荷

【1】注文及び加工打ち合わせ

罫線
注文及び加工打ち合わせ

加工についての打ち合わせを行ったあと、素材材料の購入をします。
ここではS45C、SCM420、SCM440等の素材を使用。
丸材以外には鍛造等をしてコスト低減提案をいたします。

【2】旋盤加工

罫線

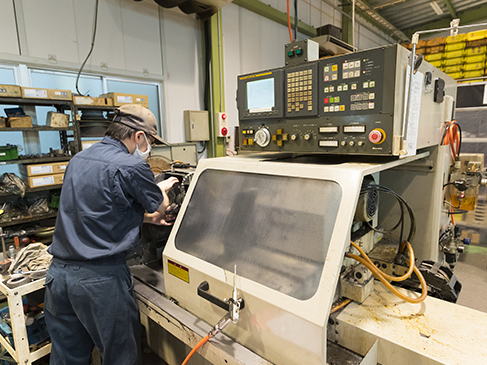

旋盤加工

試作等は汎用旋盤にて。量産品はNC旋盤を使用します。

【3】歯切り加工

罫線
歯切り加工

ボブ盤、ギヤシェーパー等を使用して加工します。
歯車精度に応じてシェービング加工を施します。

【4】キー加工 穴あけ加工

罫線
キー加工 穴あけ加工

ブローチ盤、ボール盤を使用して加工します。
複雑な加工に対してはマシニングセンター等で対応いたします。

【5】焼入れ加工

罫線
焼入れ加工

素材に応じて焼入れをします。
(浸炭焼入れ、高周波焼入れ、窒化処理等)

【6】研磨加工

罫線
研磨加工

内径、外径、端面、部位に応じて研磨します。

【7】検査

罫線
検査

CNC歯車試験機を使用して精度保証をいたします。

【8】出荷

罫線
出荷

遠方に対しては運送会社の混載及び宅急便等で納品。
納品できるところは自社便にて納品させていただいております。
